Gantner GAT IO 7054 - Controller

310,90 €
310,90 €
inkl. MwSt. Versand wird beim Checkout berechnet

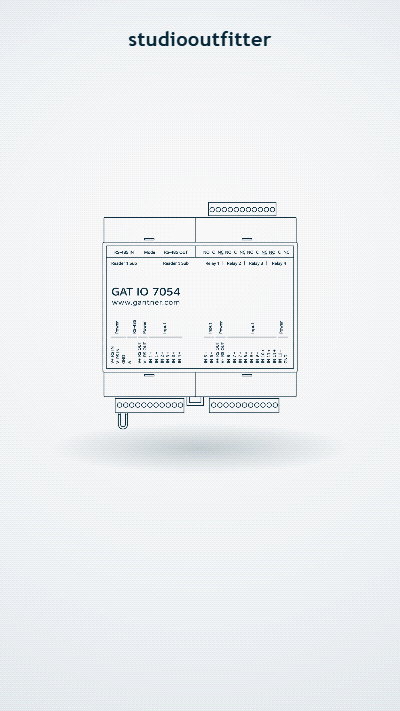

Der GAT IO 7054 ist der kompakte IO-Expander von Gantner – er erweitert GT7-Terminals sowie GC7- undGAT DC 7200-Controller um 4 zusätzliche Relaisausgänge und 12 Eingänge. Einfach per RS-485 angeschlossen,auf DIN-Hutschiene montiert und sofort einsatzbereit. Bis zu 8 Expander pro Controller – für Aufzüge,Schließfächer, Drehkreuze oder jede weitere Zutrittsanwendung, die mehr I/Os benötigt.

Technische Daten

Relaisausgänge

4× Relais (NO/NC), Funktion und Timing konfigurierbar

Stromversorgung

DC 12/24 V (LPS/SELV), DC 10–26 V Bereich

Eingänge gesamt

12 (4 Optokoppler + 8 potentialbehaftet)

Kompatible Controller

GAT DC 7200 (Plug&Play PLUS), GC7, GT7 Terminal (manuelle Konfig.)

Größe

106,2mm x 90mm x 32mm

Gewicht

152g
Niedriger Lagerbestand: 5 verbleibend
Gantner GAT IO 7054 - Controller

310,90 €

GAT IO 7054. Der Controller von Gantner

Mehr Türen. Mehr Stockwerke. Mehr Kontrolle.

Dein Zutrittssystem soll mehr können – mehr Türen, mehr Stockwerke, mehr Ausgangspunkte – ohne den Controller zu wechseln? Der GAT IO 7054 macht das möglich. Als kompakter IO-Expander erweitert er jeden kompatiblen Gantner Controller (GAT DC 7200, GC7, GT7) um 4 konfigurierbare Relaisausgänge und 12 Eingänge – direkt auf der DIN-Hutschiene im Schaltschrank.

Mit bis zu 8 GAT IO 7054 pro GAT DC 7200 lassen sich bis zu 32 zusätzliche Relaisausgänge und 96 Eingänge bereitstellen. Das ermöglicht zum Beispiel die gezielte Freigabe einzelner Aufzugstockwerke abhängig von der persönlichen Berechtigung des Nutzers – oder die selektive Öffnung einzelner Schließfächer auf Basis des Mitgliederstatus.

Der Anschluss am GAT DC 7200 erfolgt über RS-485 und RJ45 – die intelligente Plug&Play PLUS Funktion erkennt den Expander automatisch und konfiguriert ihn selbstständig. Bei GT7-Terminals und GC7-Controllern sind kurze manuelle Konfigurationsschritte erforderlich. Die Stromversorgung erfolgt wahlweise über die strukturierte Verkabelung des Controllers (mit vorinstallierter Power Bridge) oder über ein separates Hutschienen-Netzteil.

Das kompakte Gehäuse belegt nur 6 Teilungseinheiten (TE) auf der DIN-Schiene und ist vollständig wartungsfrei. Der GAT IO 7054 ist die wirtschaftliche Wahl für Anlagen mit moderatem I/O-Bedarf – wer mehr Ausgänge benötigt, greift zum GAT IO 7055 mit 8 Relais.

4 Relaisausgänge

4 konfigurierbare Relaisausgänge (NO/NC) für Türöffner, Drehkreuze, Aufzüge oder andere Aktoren – max. 30 V / 2 A / 60 VA.

Skalierbarbis 32 Ausgänge

Bis zu 8 GAT IO 7054 pro GAT DC 7200 – ergibt bis zu 32 zusätzliche Relaisausgänge und 96 Eingänge pro Controller.^

Plug & Play PLUS

Automatische Erkennung und Konfiguration am GAT DC 7200 – kein manuelles Zuweisen von Adressen erforderlich.

DIN-Hutschienen-Montage

Kompaktes Gehäuse (6 TE, 106,2 mm) für einfache Montage im Schaltschrank. Alternativ Wandmontage möglich

Flexible Stromversorgung

Versorgung über strukturierte Verkabelung (vorinstallierte Power Bridge) oder separates Hutschienen-Netzteil (DC 12/24 V).

Vollständig wartungsfrei

Keine Verschleißteile, keine regelmäßige Wartung – zuverlässiger Dauerbetrieb bei minimalen Betriebskosten

Schritt 1

GAT IO 7054 auf DIN-Hutschiene im Schaltschrank (6 TE, 106,2 mm) oder per Wandmontage (Bohrlochabstand 89,4 mm) befestigen.

Schritt 2

RS-485-Kabel (RJ45) am GAT DC 7200, GC7 oder GT7 Terminal einstecken. Stromversorgung über Controller-Brücke oder separates Netzteil. Max. 200 m Kabellänge (min. CAT 5 STP).

Schritt 3

Am GAT DC 7200: automatische Erkennung via Plug&Play PLUS. Bei GT7/GC7: manuelle Konfiguration über Web-Oberfläche des Controllers. Eingänge/Ausgänge, Funktionen und Timing festlegen

Was wird geliefert?

  • GAT IO 7054

  • vorinstallierte Power Bridge

  • Anleitung

Wie schließe ich das Gerät an?

Halte dich am besten an die Anleitung, wie oben beschrieben. Wenn du mit der Verkabelung des Geräts unsicher bist, dann ziehe dir ein geeignetes Fachpersonal hinzu, um das Steuergerät korrekt an die Wand, in die Drehsperre oder an der Getränkeanlage anzubringen.

Wer verbindet das System mit agilea?

Na wir! Wenn du alles angeschlossen hast, das Gerät angeschaltet ist und Transponder einlesen kann, mache mit uns einen Termin aus, um das Lesegerät in dein agilea System zu bringen.

Kann ich meine bestehenden Transponder benutzen?

In der Regel schon, da die meisten Clubs MIFARE Classic Transponder nutzen. Wir schicken dir aber gerne einen Testtransponder zu.
